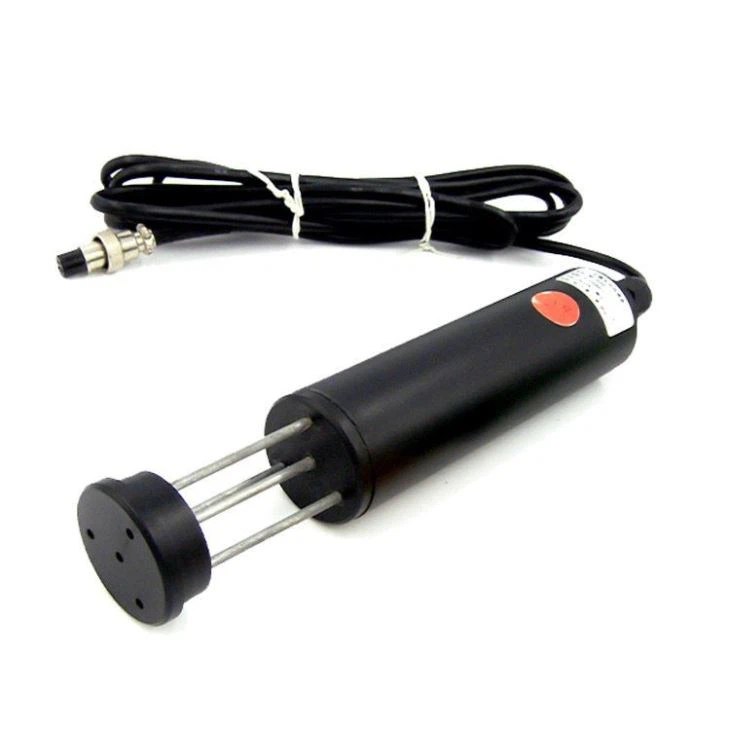

SENZOR VLAŽNOSTI TAL

MP-508B

Priročnik

UVOD & NAČELO

MP-508B senzor se lahko široko uporablja pri nadzoru vlage v tleh, namakanju z vodo, nadzoru toplogrednih plinov, natančnosti kmetijstva, spremljanju cest, hidrometeorologiji in drugih področjih. Gre za merilni instrument prostornine tal, ki je razvit po načelu FDR. Opremo lahko neposredno uporabljamo z nadzornimi instrumenti, povežemo pa se lahko tudi z različnimi zbiralniki podatkov, ročnimi terminali itd. Za znanstvene raziskave ali upravljanje namakanja lahko mp-508B sonda hitro izmerite vlago v tleh z vstavljanjem sonde iz nerjavečega jekla v površino tal ali profil tal. Vodna sonda 508B se lahko trajno zakopa v tla in priklopi na snemalnik podatkov za dolgoročno merjenje.

Frekvenčna domenska reflektometrija (FDR) je metoda za merjenje vsebnosti vlage v tleh z merjenjem frekvenčne spremembe, ki jo povzroča sprememba dielektrične konstante senzorja v tleh, ki se spremeni v napetost ali trenutni odnos, ki ustreza vsebnosti vlage v tleh. Ima značilnosti visoke točnosti, hitre, točne, neprekinjene meritve fiksne točke, brez radioaktivnosti in motenj na tleh.

TEHNIČNA SPECIFIKACIJA

-Načelo:FDR

-Struktura: 4-pin

0~100%((m3/m3))

-Čas odziva:<>

-Točnost:±2%(0~50%(m3/m3),25°C)

90 % vpliva je v jeklenkah s premerom 2,5 cm in 2,5 cm.

-Dolžina 6cm okoli osrednje sonde

-Tesnilen material:ABS( abrazivna orodja)

-Velikost:133*40mm(sonda:60mm)

-Standardna dolžina črte:3m

-Čas stabilizacije:Približno 10s po napajanju na

200 m-RS485 100m

-Zaščita pred uhajanjem:IP65

NAČIN NAŽIGANJA

RS485 izhodni senzor je kot standard opremljen s 2,5m 4-jedrnim kablom. Uporabniki lahko po potrebi prilagodijo kabel z ustrezno dolžino. Specifikacija kabla je 0,2mm² 4-jedrni ščitni kabel, barva nažiganja pa je opredeljena kot spodaj:

RS485
Rdeče	Pozitivni pole
Črno	Negativni pole
Zelena	A
Modro	B

Trenutni izhodni senzor je kot standard opremljen s 2,5m 4-jedrnim kablom. Uporabniki lahko po potrebi prilagodijo kabel z ustrezno dolžino. Specifikacija kabla je 0,2mm² 4-jedrni ščitni kabel, barva nažiganja pa je opredeljena kot spodaj:
